CF-1000

施工前後写真

戻る

協会概要 ブロック工法 スーパーロック工法 CF-1000 お問い合わせ

  超高強度炭素繊維混合モルタル CF−1000
早強性でひび割れも発生しません。
環境ホルモンに該当する物質は配合されておりません。

炭素繊維
試験成績表


種  類 圧縮強度(N/mm2 曲げ強度(N/mm2
1日 3日 7日 28日 3日 7日 28日
CF−1000 43.9 67.8 82.4 92.6 10.1 15.9 16.1
普通のモルタル   23.1 32.3 43.2 4.6 6.4 8.6

用途

特徴

1 凍害対策ライニング
2 塩害対策ライニング
3 磨耗対策ライニング
4 剥落対策防止ライニング
5 中性化防止対策ライニング
6 補強対策ライニング
7 防水対策ライニング
8 敷石目地補強ライニング
9 空洞グラウト充質補強ライニング
10 コンクリート保護ライニング
1 接着性に優れる
2 耐衝撃性に優れる
3 ひび割れの発生防止に優れる
4 対凍結融解性に優れる
5 対磨耗性に優れる
6 耐久性に優れる
7 対薬品性に優れる
8 早強性に優れる
9 施工性に優れる
10 経済性に優れる

施工手順


1. チッピング → 2. 高圧洗浄 → 3. 下地調整 → 4. 仕上げライニング

配合比


水比別配合m3
水比 CF-1000 エマルション 練り上がり量
15% 1875.9kg 211kg 70.4kg 2157.3kg/m3
18% 1773.6kg 239.5kg 79.8kg 2092.9kg/m3

透水性


硬化体は微密で水の浸透を防ぎます。
種類 透水性(g)
CF-1000 5.6
普通モルタル 41

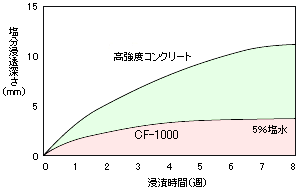

塩分浸透性


CF-1000は、高炉スラグの水和特性に
より、硬化体組織が緻密な構造となる
ため、塩分の浸透が抑制されます。

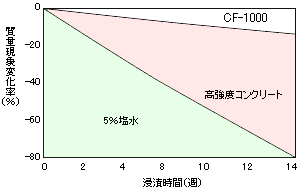

耐酸性


CF-1000は、高炉スラグのポラゾン反応
により、酸と反応しやすいCa(OH)2を
消費し、組織を緻密化しますので、酸に
対して優れた抵抗性を示します。

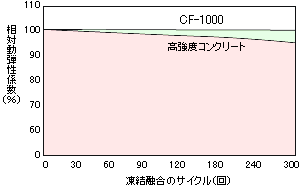

凍結融解


CF-1000は、硬化体が緻密化されており、高強度で透水性が小さいため、良好な
耐凍結融解性を示します。
